軸類零件在機械工程領域中必不可缺。傳動零部件的支撐，扭矩之間的傳遞和重量的負載都需要靠軸類零件。轉軸和傳動軸在機械領域中尤為重要，它們雖然名稱上很相似，但是設計意圖、構造和應用領域都有明顯不同的，所以小編將在本文帶大家深入探討轉軸和傳動軸的區別。

什么是轉軸？

一般而言，轉軸是指在機械結構中既承受彎矩（由于作用力使其彎曲的力矩）又傳遞扭矩（旋轉力）的軸。它可以在多機械設備中找到，如齒輪箱、連桿機構、鉸接結構等。本文以電機軸和阻尼轉軸為例，做討論。

什么是傳動軸？

主要功能是傳遞扭矩，而不承受或僅承受很小的彎矩。它通常用于需要跨越空間距離傳遞動力的場合，如汽車傳動系統中從前軸到后軸的驅動力傳遞。傳動軸設計注重動平衡，以確保高速旋轉時的平穩性，并且經常配備萬向節以適應不同部件間的相對運動和角度變化。

為弄清楚轉軸和傳動軸的區別，我們將從以下幾方面做探討：

第一、我們從轉軸和傳動軸的結構角度來看

（1）轉軸（電機軸）通常設計為單一的支撐元件。

而電機軸是特指安裝在電機內部、專門用于輸出電機扭矩的軸。電機軸是轉軸的一個子類，但因其特定的應用環境和要求，在設計和制造上可能有更嚴格的標準。通常巨額被較長的軸身，兩端配備的軸承（用于承擔來自旋轉部件的徑向和軸向負載）。直徑較小，長度較長（以適應不同的安裝位置和要求）。

（2）轉軸（阻尼轉軸）通常設計為復合的結構件。因其場景不同，體積和結構有所差異。

設計中融入了阻尼機制，以提供平滑、可控的轉動效果，并在轉動到特定位置時能自動停頓或緩慢停止，減少振動和噪音。阻尼轉軸通過在軸內部或外部設置如墊片、彈簧等阻尼元件來實現這一功能。比如，筆記本電腦的屏幕轉軸一般采用阻尼轉軸，讓用戶在打開或調整屏幕角度時感到柔和阻力，屏幕能夠平穩地局限在任何位置，不會因輕度的外力觸碰而晃動。

（3）傳動軸的設計相對更為復雜。

較短的軸身和較大的直徑（以提高傳動效率）。采用中空結構，為了減輕重量。兩端裝有關節式連接件（如萬向節），確保在角度變化較大的情況下也能實現動力的傳遞。

第二、讓我們進一步地從轉軸和傳動軸功能性的角度來看

（1）轉軸做為轉動構件的支撐，作用是提供穩定的支撐，確保轉動構件高效運行。并且連接旋轉和固定部件，承受相應的負載。此外還需參與動力傳遞（但其傳遞距離相對較短）。

（2）傳動軸主要功能是專門用于長距離的動力和扭矩傳遞。連接發動機與車輪、齒輪箱等執行部件，確保動力的高效傳遞。不但能夠承受高扭矩和高轉速，同時保持較高的傳動效率。而且能夠在較大角度變化的情況下正常工作，展現出良好的適應性。

綜上所訴，在功能性上轉軸主要提供旋轉部件的穩定支撐并參與短距離動力傳遞，而傳動軸專門用于長距離高效傳遞動力和扭矩，并能夠適應較大角度變化。

第三，從應用場景的角度來看

（1）轉軸（電機軸）廣泛應用于各種機械系統中，如減速器、電機、水泵等。

（2）轉軸（阻尼轉軸）應用于各種翻折、旋轉功能的設備中。

例如電子產品：比如，電子產品：如筆記本軸，使屏幕能從多個角度平穩地打開和關閉；手機翻蓋或旋轉屏幕手機軸也屬于這種。顯示設備：LCD顯示屏、廣告展示屏 、GPS導航儀、車載顯示屏的支架轉軸的轉軸設計，便于屏幕角度調節。工業自動化：在工業機器人、輸送帶滾輪、各類機械設備中，轉軸作為關鍵部件，支撐并驅動運動部件。醫療設備：某些醫療器械中，轉軸用于實現精確的角度控制和運動傳遞。汽車零部件：雖然不是典型的傳軸，但在汽車內飾件如座椅調節、儲物盒蓋等處，轉軸提供了便捷的旋轉功能。

（3）比較之下，傳動軸主要用于車輛、工程機械和船只等遠程動力傳輸場地。在各種設備上，傳動軸聯接動力源和執行部件，保證動力的有效傳輸。

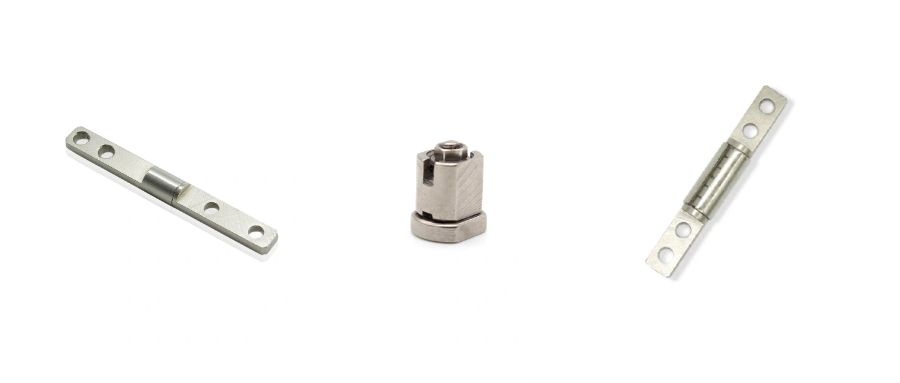

總之，轉軸具備的穩定性和支撐性，而傳動軸因其遠程傳輸水準和高效率而著稱。現在您能分清轉軸和傳動軸的區別了嗎？您能分清楚下圖的產品是轉軸還是傳動軸嗎？歡迎留言評論
